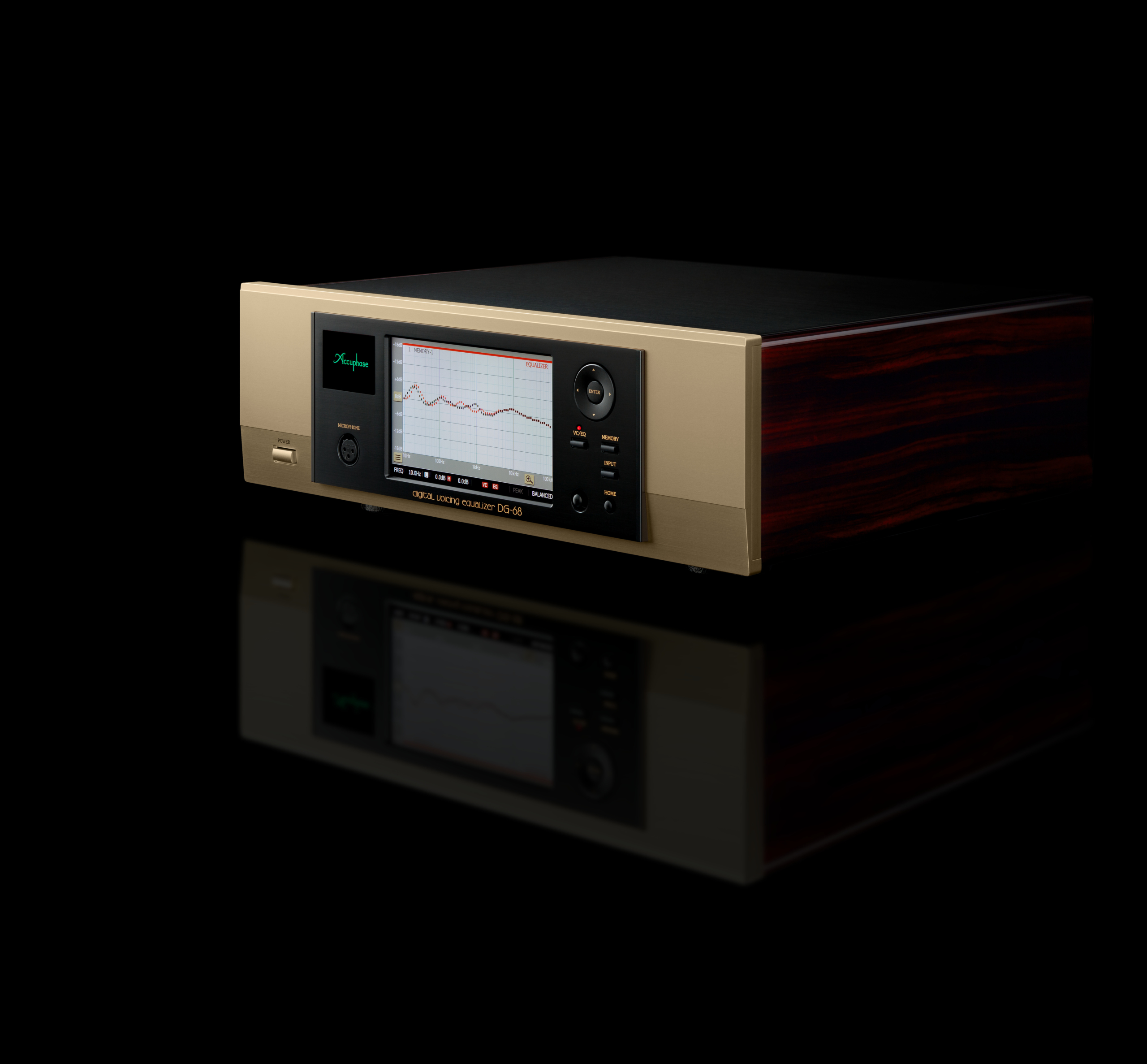

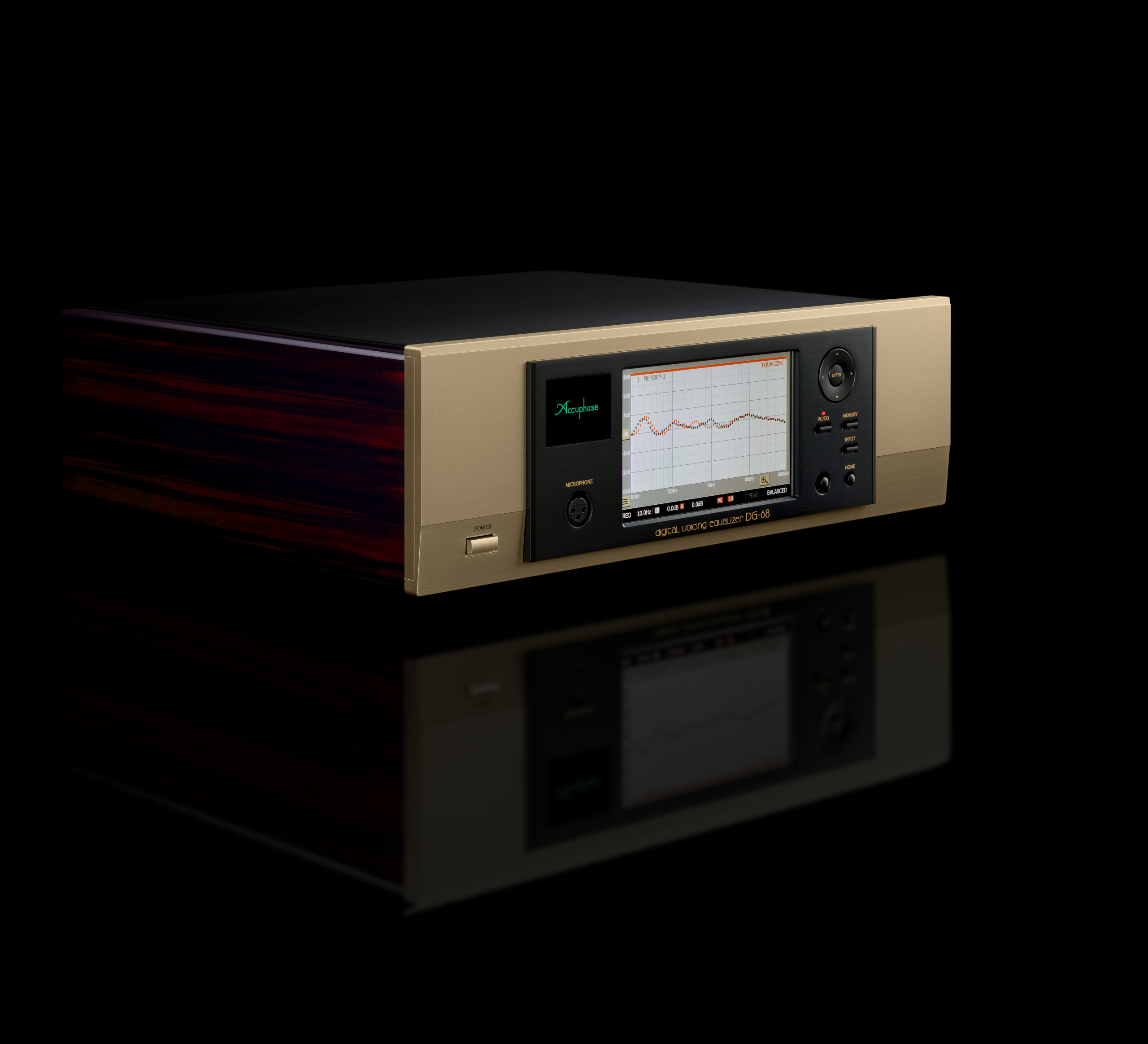

Accuphase DG-68 Digital Voicing Equalizer

Digital Voicing Equalizer

• Voicing Equalizer mit voll digitaler Signalverarbeitung
• Getrennte Funktionen für Klangfeldkorrektur und Equalizer
• "Smooth Voicing"-Funktion verhindert übermäßige Korrektur basierend auf Bass-Wiedergabefähigkeit der Lautsprecher
• Schneller DSP-Chip mit 40-Bit-Fließkomma-Architektur
• A / D- und D / A-Wandlerschaltungen mit höchster Arbeitspräzision
• Intuitive und gut lesbare Menü-Displays erleichtern die Bedienung
• 30 frei belegbare Speicherplätze
• Analoge und digitale Eingänge und Ausgänge als Standardausrüstung

Kreieren Sie mühelos Ihre ideale Hörumgebung — mit ultra-moderner digitaler Technik in einem Voicing Equalizer der fünften Generation

Die hochauflösende, akkurate Farb-IPS-Flüssigkristallanzeige erlaubt das direkte Zeichnen der gewünschten Frequenzgangkurve auf dem Bildschirm mit einem Stylus. Intuitive Bedienung und nützliche Anzeigefunktionen machen die Klangfeldbearbeitung zum Kinderspiel, wobei trotzdem volle Kontrolle über alle Aspekte gegeben ist. Einstelldaten sowie Display-Screenshots können auf einem USB-Stick gespeichert und jederzeit wieder abgerufen werden. Der DG-68 erschließt neue Dimensionen der Musikwiedergabe, indem Klangfeld und tonaler Charakter genau nach den Vorlieben des Benutzers gesteuert werden können.

Im Jahr 1997 stellte Accuphase mit dem Digital Voicing Equalizer DG-28 ein Produkt vor, welches das Konzept des grafischen Equalizers völlig umkrempelte und in der Audiowelt beträchtliches Aufsehen verursachte. Nachfolgermodelle brachten weitere hochgelobte Verbesserungen, welche auf eindrucksvolle Weise die Wichtigkeit von konsequenter Klangfeldkorrektur des Hörbereichs als unverzichtbare Eigenschaft eines ultimativen Audiosystems demonstrierten.

Was ist ein "Voicing Equalizer"?

Der Voicing Equalizer von Accuphase vereint zwei Hauptfunktionen, nämlich die Klangfeldkompensation zur Optimierung der akustischen Eigenschaften des Hörraums und einen grafischen Equalizer zur Anpassung einzelner Frequenzbänder und damit zur Optimierung der tonalen Qualität der Musikwiedergabe. Ein mitgeliefertes Präzisionsmikrofon misst die Akustik des Hörraums und ermöglicht die automatische Erstellung des vom Benutzer gewünschten Klangfelds. Der grafische Equalizer ermöglicht dann eine weitere Feinabstimmung und flexible Tonwertkorrektur. Der Ausdruck "Voicing" hat auch die Bedeutung "Tuning" und die Produktbezeichnung wurde mit Hinblick auf die Feinabstimmung des Hörraums gewählt.

DG-68 - Die fünfte Generation

Der DG-68 repräsentiert die fünfte Generation des Voicing Equalizers von Accuphase. Dank einer umfassenden Neugestaltung der Bedienungsaspekte sind die hochentwickelten Funktionen nun noch einfacher zu handhaben, sodass die enormen Möglichkeiten des Produkts voll ausgeschöpft werden können. Der dedizierte DSP-Chip verwendet neueste Signalverarbeitungstechnologien, um sowohl analoge als auch hochauflösende digitale Quellen mühelos zu verarbeiten. Eine breite Palette von digitalen und analogen Eingängen und Ausgängen sichert unübertroffene Flexibilität für verschiedene Anschlusskombinationen, und die hochentwickelten A / D- und D / A-Wandler gewährleisten sowohl auf der analogen Eingangs- als auch auf der Ausgangsseite dramatisch verbesserte Klangqualität und Leistung.

Herausragende Features

• Getrennte Funktionen für Klangfeldkorrektur und Equalizer
• Weiter verbesserte automatische Klangfeldkorrektur (Smooth Voicing & Messgenauigkeit)
• Intuitive und gut lesbare Menü-Displays erleichtern die Bedienung
• 30 frei belegbare Speicherplätze für Klangkurven
• Einstelldaten sowie Display-Screenshots können auf einem USB-Stick gespeichert und jederzeit wieder abgerufen werden

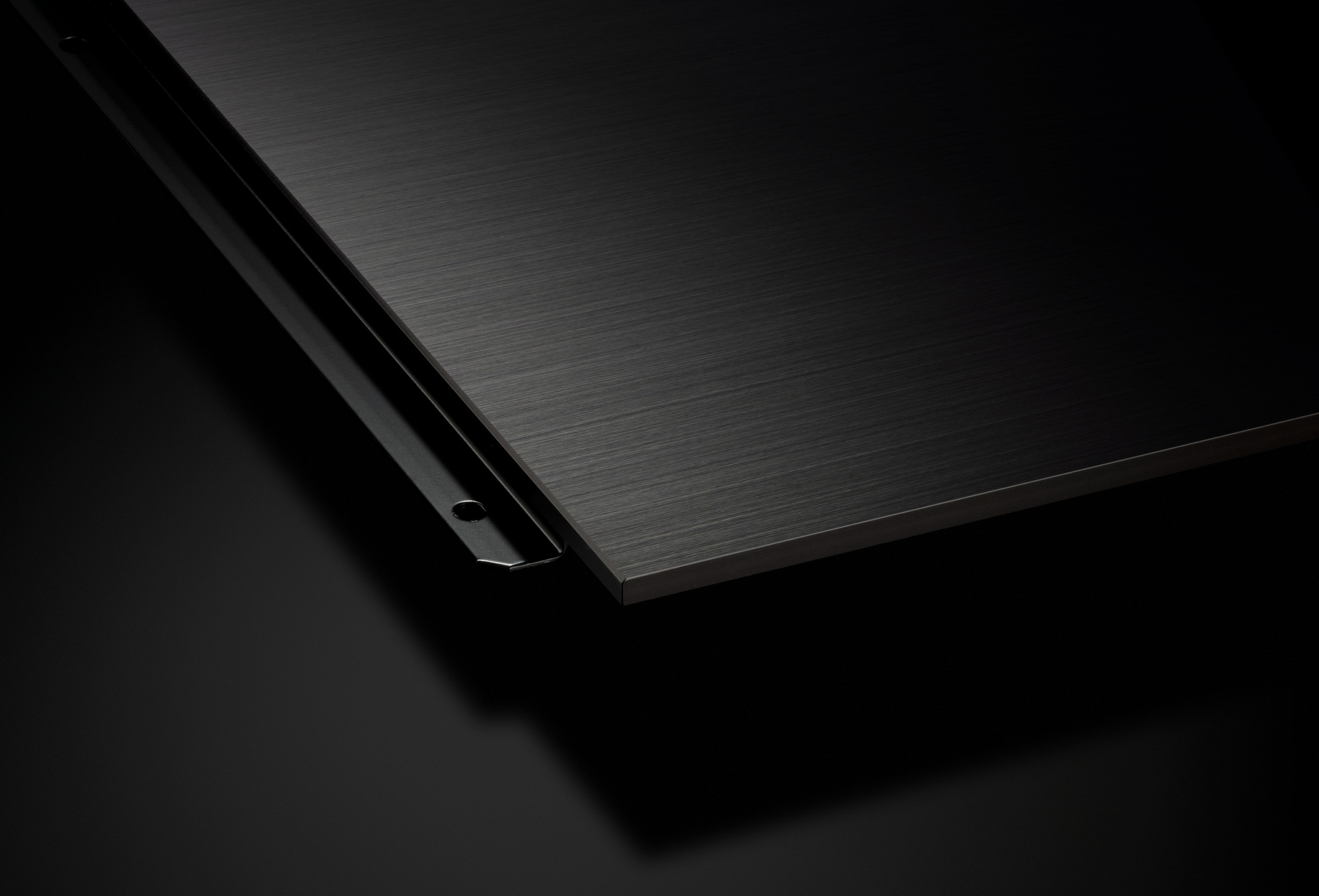

• Massive Deckplatte aus Aluminium mit gebürsteter Oberfläche
• Elegante Seitenplatten mit natürlicher Holzmaserung
• Mitgeliefertes Klangfeld-Messmikrofon AM-68

Wie Voicing funktioniert

Der integrierte Testtongenerator im DG-68 erzeugt Wobbeltöne, welche über die Endstufe an die Lautsprecher gegeben werden. Der Klang wandert durch das Schallfeld zum Mikrofon, was Messung und Korrektur ermöglicht. Für den Testvorgang verwendet der DG-68 vier Wobbeltöne mit unterschiedlichen Frequenzen gleichzeitig.

Smooth Voicing

Einstellung unter Berücksichtigung von Lautsprechereigenschaften und Raumakustik

Smooth Voicing reduziert die Frequenzgangunterschiede zwischen dem linken und rechten Kanal auf ein absolutes Minimum und erzeugt eine sehr glatte Frequenzgangkurve.

1. Mess-Signalpegel einstellen
2. Memory-Nummer für Speichern von Einstelldaten wählen
3. Automatische Messung und Korrektur starten
4. Korrektur abgeschlossen

An der Vorderfront der Technologie

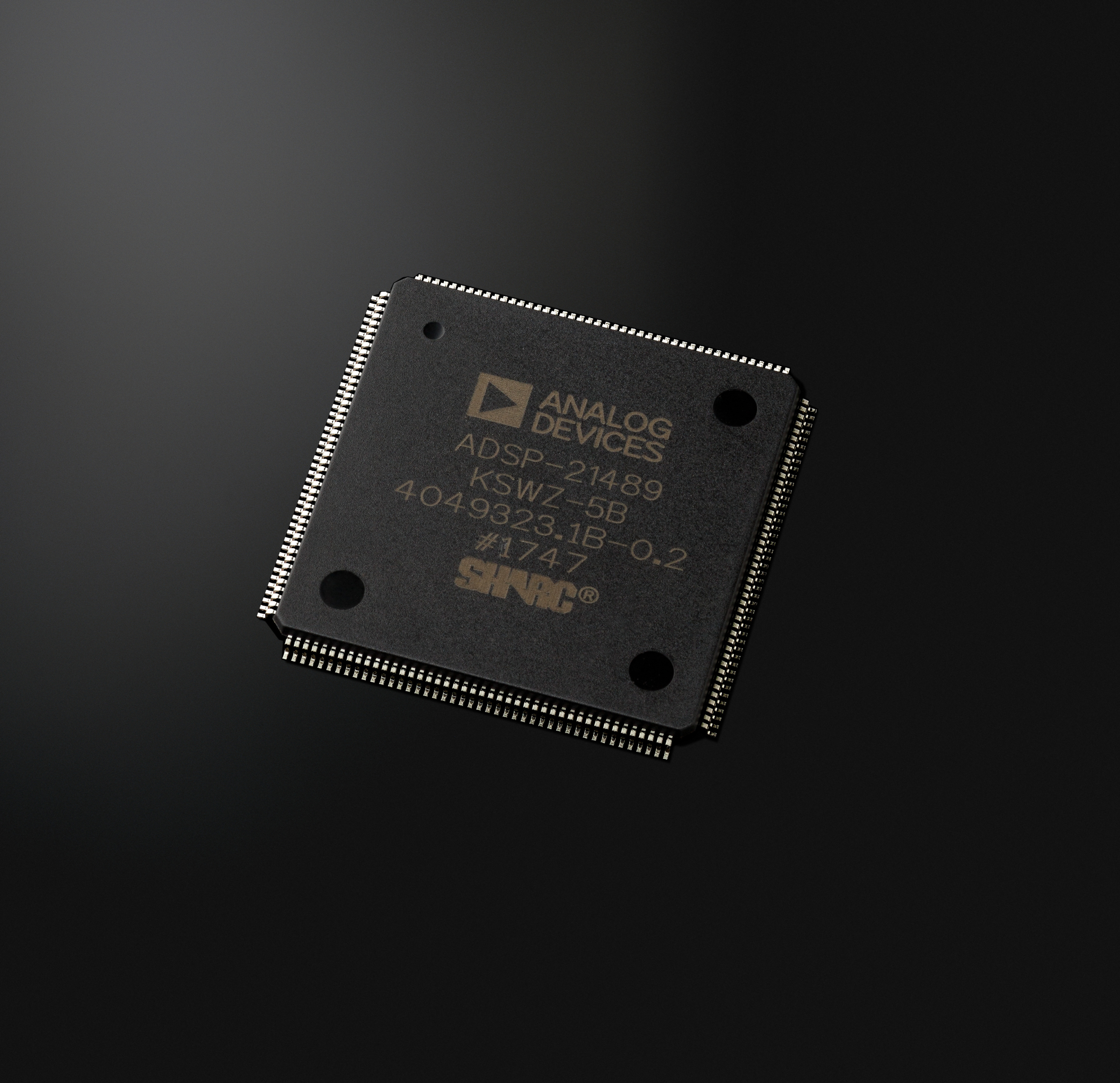

• 40-Bit-Gleitkomma-DSP-Chip ADSP-21489 von Analog Devices realisiert eine hochpräzise volldigitale Signalverarbeitung
• 32-Bit-A / D-Wandlerchip AK5578EN von Asahi Kasei Microdevices in vierfacher Parallelkonfiguration für jeden Kanal sorgt für optimale Leistung

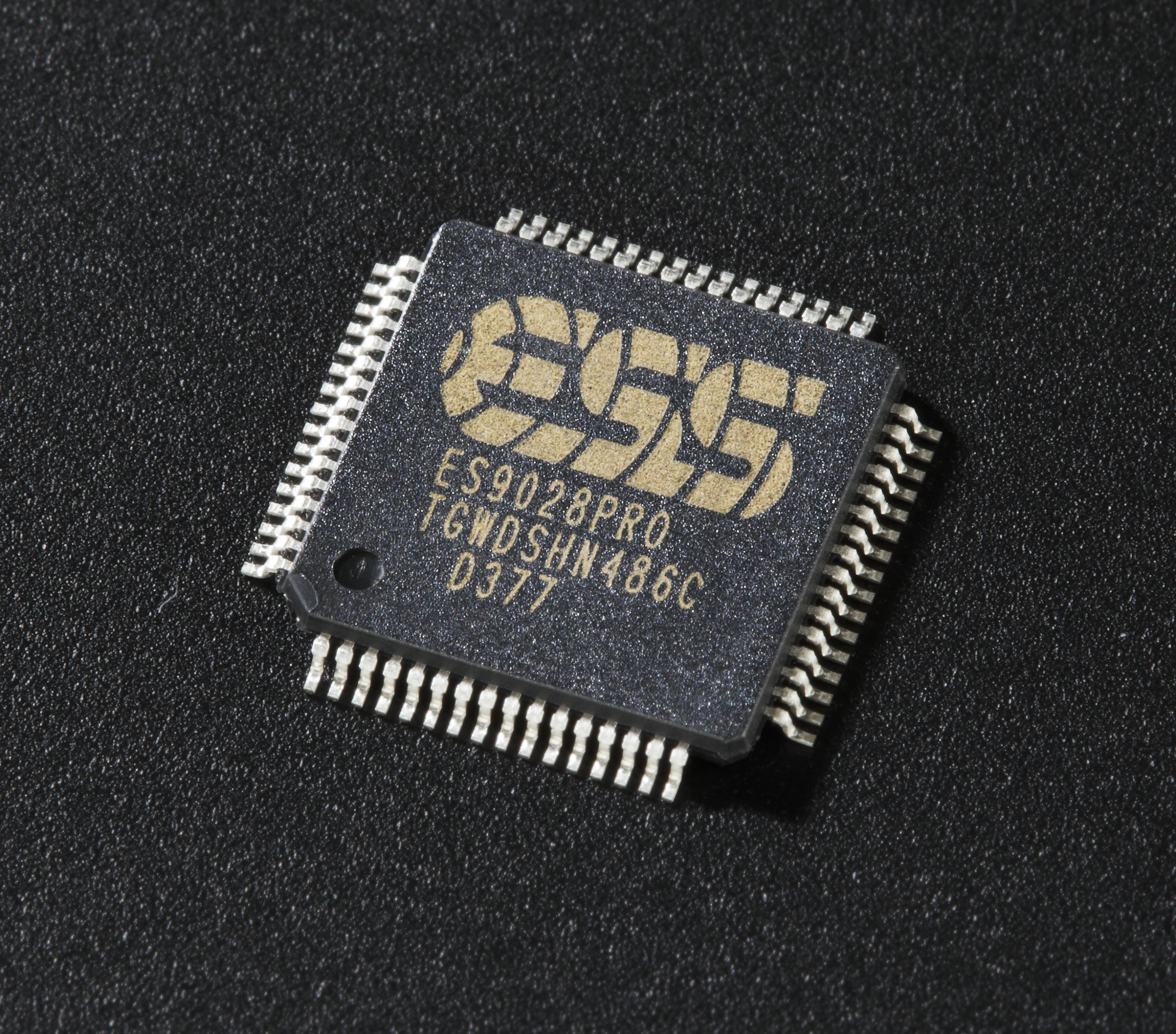

• 32-Bit-D / A-Wandlerchip ES9028PRO von ESS Technology in achtfacher Parallelkonfiguration für jeden Kanal sorgt für optimale Leistung
• ANCC-Technologie (Accuphase Noise and Distortion Cancelling Circuit) in A / D- und D / A-Wandlerschaltungen minimiert Rauschen und Verzerrungen

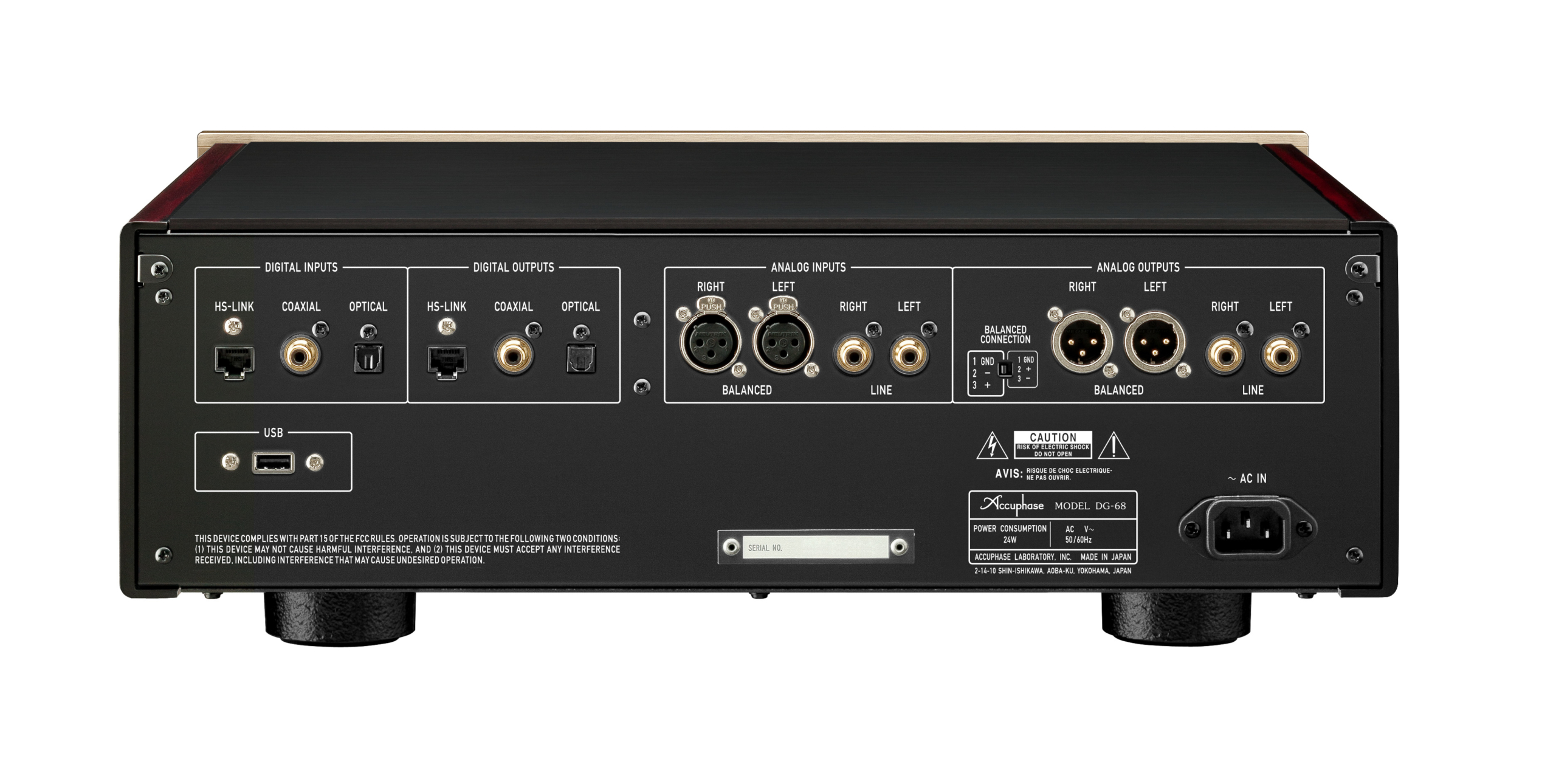

• BALANCED und LINE-Pegel analoge Ein- und Ausgänge plus drei Arten von digitalen Ein- und Ausgängen (HS-LINK Ver. 2 / COAXIAL / OPTICAL)

DG-68 bietet dreifache Funktionalität

Der DG-68 besitzt drei komplementäre Funktionsweisen. Die gewünschte Funktion kann problemlos mit einer der vier großen Tasten auf dem HOME-Bildschirm ausgewählt werden (für Voicing gibt es zwei Möglichkeiten). Die für die jeweilige Funktion angezeigten Schaltfelder und Grafiken können mit dem mitgelieferten Stylus bedient werden. Für die Feinabstimmung von Einstellungen bei der Eingabe sind auch die vier Cursor-Tasten (auf / ab / links / rechts) auf der rechten Seite des Bedienfelds hilfreich.

1. Klangfeldkorrektur: Voicing

Mit der Voicing-Funktion werden die akustischen Eigenschaften des Hörraums mithilfe eines Mikrofons gemessen und anschließend kompensiert, um ideale Bedingungen für die Musikwiedergabe zu erzielen.

Der Benutzer hat die Wahl zwischen zwei Betriebsarten für das Voicing. Mit AUTO VOICING wird der gesamte Prozess automatisch ausgeführt, was optimalen Bedienkomfort ermöglicht. Beim MANUAL VOICING hat der Benutzer volle Kontrolle über jeden Punkt, was manuelle Einstellung unter Überprüfung des Ergebnisses erlaubt.

2. Entzerrungsfunktion: Equalizer

Mit dem Equalizer können Sie das Tonergebnis beeinflussen, indem Sie den Pegel des Musiksignals in bestimmten Frequenzbändern selektiv erhöhen oder dämpfen. Der DG-68 bietet volle 80 Frequenzbänder bis zur Obergrenze von 100 kHz. Durch Kontrolle des Pegels in den einzelnen Frequenzbändern kann jeder beliebige Frequenzgang erzeugt werden.

Der Stylus dient zum Zeichnen der Frequenzgangkurve während aktueller Musikwiedergabe. Die Möglichkeit, Korrekturen visuell vorzunehmen und gleichzeitig das hörbare Ergebnis zu überprüfen bietet enorme Vorzüge.

3. Spektrumanalysator-Funktion: Analyzer

Ein Spektrumanalysator ermöglicht die Anzeige der tatsächlichen Frequenzkomponenten während der Musikwiedergabe. Der DG-68 unterteilt das Frequenzspektrum in 35 Bereiche bis zu einer Obergrenze von 50 kHz. Der Pegel im jeweiligen Frequenzband wird gemessen und auf dem Display angezeigt. Bei Verwendung des Equalizers kann der Benutzer zunächst mit dem Analyzer die spektrale Zusammensetzung der Musik überprüfen, um festzustellen, wo die beste Wirkung für Korrekturen zu erwarten ist.

Über HS-LINK Ver. 2

HS-LINK Ver. 2 ist eine aktualisierte und weiter verbesserte Version der Accuphase HS-LINKSchnittstelle, mit erweiterter Unterstützung für höhere Abtastfrequenzen und Quantisierungsbits. Der DP-68 kann sowohl HS-LINK Ver. 1 und HS-LINK Ver. 2 Signale verarbeiten
