Supra HDMI Install Kit mit gewinkeltem Stecker
16,00 €*
inkl. MwSt.

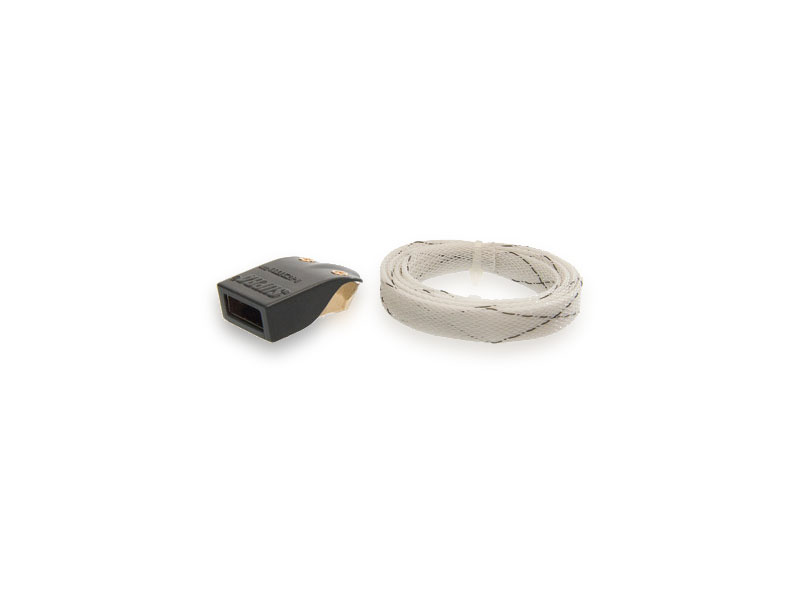

Durch den gewinkelten HDMI Stecker wird eine Belastung der HDMI Geräte-Verbindung bei schweren Kabeln deutlich reduziert. Erleichert die Installation bei wandmontierten TVs und vielen anderen Geräten. Das Steckergehäuse ist abnehmbar. Der Stecker darunter ist vergossen und somit vollkommen geschützt, wenn das Kabel ohne Steckergehäuse (in Schläuchen ab Innendurchmesser 20mm und in festen Rohren ab Innendurchmesser 25mm) eingezogen wird. Zur optimalen Schirmung ist das Steckergehäuse aus Aluminium. Sollte nach Installation ein gerades Steckergehäuse benötigt werden, so ist das ebenfalls verfügbar.
Wie bekommt man ein Kabel mit einem dicken Stecker durch ein dünnes Rohr? (Mindest-Innendurchmesser 20mm in Schläuchen und 25mm in festen Rohren.)
Anleitung

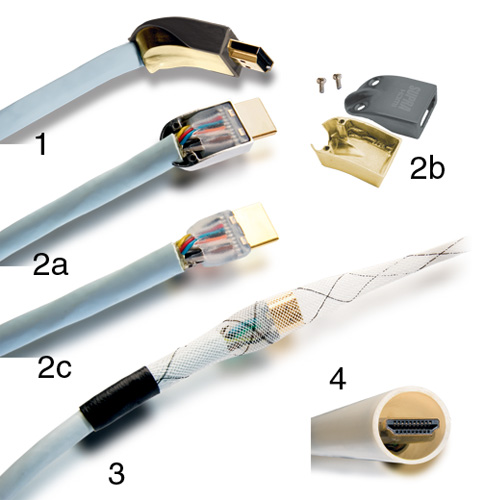

- Dieser Stecker soll durch ein dünnes Rohr passen? Aber wie? (Abb. 1)
- Der Stecker kann ganz leicht auseinander gebaut werden, indem zwei Schrauben gelöst werden. (Abb. 2a)

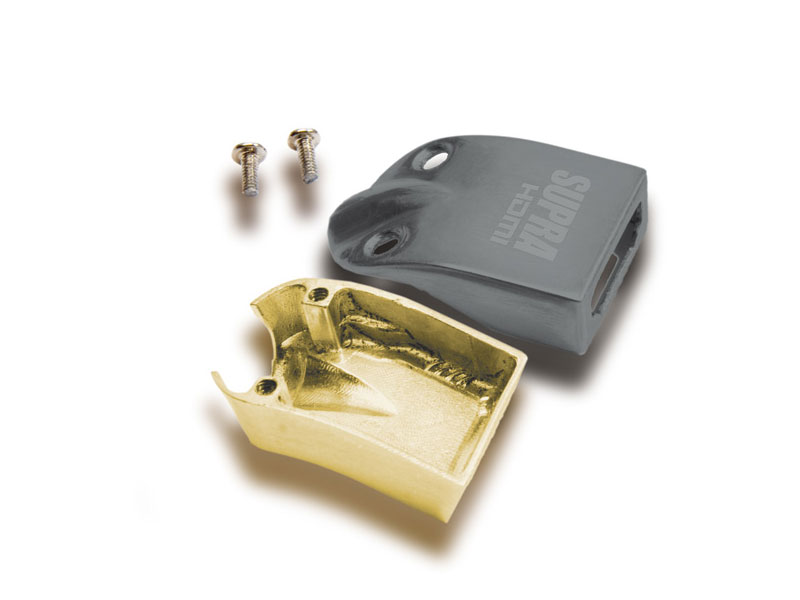

- Die Einzelteile des Steckers nicht verlieren (Abb. 2b)
- Die Lötstellen im Stecker sind durch Verguss geschützt. (Abb. 2c)
- Der Nylonschlauch wird als Durchzugshilfe verwendet, einfach über den Reststecker stülpen, anziehen und am Zugseil anknoten. (Abb. 3)
- Es bleibt ein kleiner Spielraum in einem 20mm Rohr. (Abb. 4)

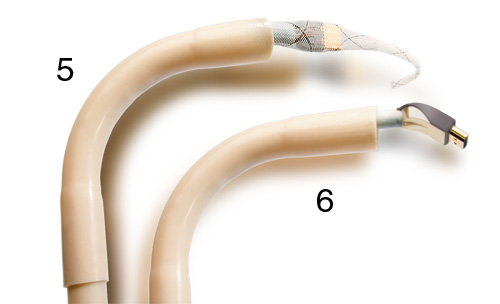

- Das Kabel mit dem Nylonschlauch durch das Rohr ziehen. (Abb. 5)
- Den Stecker wieder zusammensetzen. (Abb. 6)
