Ortofon LW-6N Headshell Kabel Set

Soundtuning am ersten Kontaktpunkt

Eine klangverbessernde Upgrademöglichkeit für Ihren Plattenspieler.

LW-6N ist der 6N-Leitungsdraht aus ultrahochreinem Kupferdraht.

Die Konfiguration ist sehr anspruchsvoll mit verschiedenen Durchmessern der Drahtlitze, die innere Litze ist rechts gewickelt, die äußere Litze ist links gewickelt. Das Drahtende ist mit vergoldeten Klemmen befestigt.

Die enge Wicklung gegeneinander sorgt für eine klare Übertragung der Musiksignale. Klare und knackige Tonalität.

Montageanleitung

Alle Ortofon-Tonabnehmer haben eine Farbcodierung der Anschlüsse. Rot und Grün stehen für den rechten Kanal bzw. für die Heiß- und Masseklemme. Weiß und blau für den linken Kanal bzw. für die Heiß- und Erdungsklemme. Die grüne Klemme wird immer für die Erdung des Tonabnehmergehäuses oder des Motorsystems verwendet, wenn sie im Tonabnehmer angeschlossen ist.

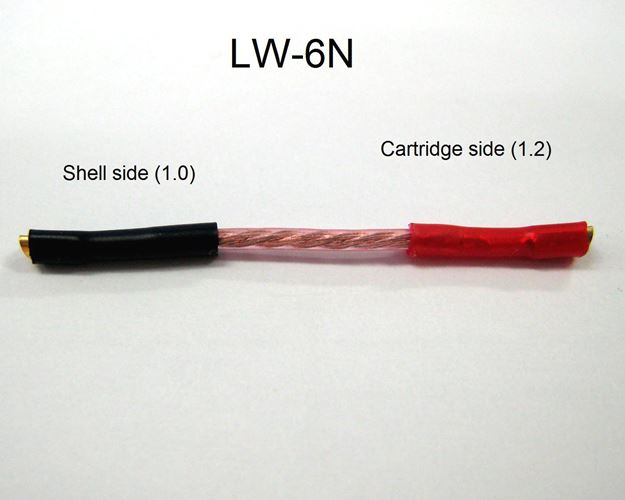

Wir empfehlen, die Anschlussdrähte an den Tonabnehmer und das Headshell anzuschließen, bevor der Tonabnehmer auf das Headshell montiert wird. Bitte achten Sie auf die korrekte Ausrichtung der Leitungen. Der Durchmesser der Anschluss-PINs von Ortofon SH-4 Headshell und Ortofon Tonabnehmern beträgt 1,2 mm, während der Durchmesser der PINs von Ortofon Headshells normalerweise nur 1,0 mm beträgt.

Bei Verwendung des LW 6N mit dem SH-4 Headshell muss die seitliche Klemme des LW 6N Headshells etwas verbreitert werden, damit sie auf die SH-4 PINs passt. Wenn sie verschoben wird, kann dies zu einem Überdrehen der Baugruppe führen. Wenn Sie sich über dieses Detail im Klaren sind, vermeiden Sie das Risiko, dass die PINs des Tonabnehmers herausfallen.
